FBD系列隔爆对旋轴流式局部通风机
FBD系列隔爆型压入式对旋轴流局部通风机｜FBD对旋轴流通风机｜对旋轴流通风机
【风机概述】
FBD系列风机由两组工作电机组成，两级叶轮相对旋转。一级叶轮顺时针旋转，二级叶轮为逆时针方向旋转，空气由集流器进入一级叶轮获得能量后直接进入二级叶轮，经增压后送出。二级叶轮的作用，除增加气流能量外，还兼备了其他类型轴流式通风中静导叶的功能，在获得导向整直圆周方向速度分量的同时，既理顺了气流的能量，同时也减少了噪音。
【风机特点】
 1．高效率：FBD系列风机设计精良，先进，其叶片采用三元流体设计，呈机翼扭曲型，风机高效工况区域面积大，使运行的风机永远处于高效的工作范围内
 2．低噪声：FBD系列风机采用对旋直联传动，与旧风机相比，减少了导叶装置，在增加了风机压力的同时又理顺了空气流动的方向，减少了空气摩擦声，机壳采用外包复式消声装置，整机运行噪音可控制在85分贝以下（比A声级在35分贝以下），具有超低噪声特性，对改变井下约束空间的噪声环境效果显著
 3．风压较平缓，喘振现象微小，在风压高、小流量区域同样运行稳定，在井下送风距离远，对复杂巷道适应性强
 4．为了提高叶片及机体耐腐蚀、抗磨损的能力，公司把热喷涂技术应用到风机制造中，根据矿井内含腐蚀的元素，配制出20余种不同的材料，采用超音速电弧喷涂和高速火焰喷涂,对机壳及叶片进行热喷涂处理,可使叶片不生锈、耐磨损、耐腐蚀，具有使用寿*长的特点
【适用范围】
FBD系列矿用隔爆压入式轴流局部通风机主要用于矿井及其它工业部门输送瓦斯、煤尘及易燃气体的场所，可供煤矿、金属矿山、化学矿山及其它矿山的矿井掘进、建井、局部通风机和隧道长距离通风等。

【风机型号含义】

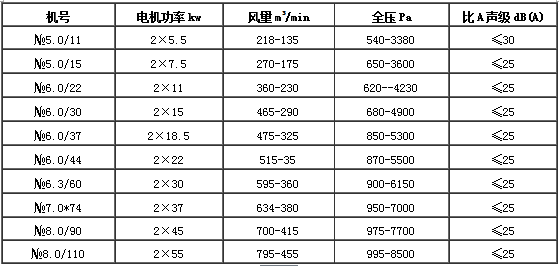

【风机主要技术参数】

【结构及其特点，工作原理】
该系列风机系无静叶轴流式局部通风机和采用外包复式消声器的组合全结构如图1所示，该系列风机由集流器、进气消声筒、隔爆电动机、级叶轮、第二级叶轮、出气消声筒、扩散消声筒七部分组成。
【外形及安装尺寸】
