在石油、化工、煤矿、冶金等爆炸性危险场所中，隔爆型 “d” 防爆电气设备是应用最广泛的防爆设备类型之一，其依靠隔爆外壳的耐爆性和隔爆性，阻断内部爆炸火焰与高温向外传播，成为防范爆炸事故的重要屏障。而在各类隔爆型设备中，转轴、操纵杆等穿过隔爆外壳壁的 “穿墙” 结构，是隔爆设计的薄弱环节与安全关键点 —— 这类结构的微小间隙偏差、磨损变形，都可能成为火焰外泄的通道，直接导致设备失爆。

GB/T 3836.2—2021《爆炸性环境 第 2 部分：由隔爆外壳 “d” 保护的设备》作为隔爆型设备设计、生产、检验的核心标准，其第 7 条专门针对操纵杆穿过隔爆外壳壁的结构提出明确规范要求。这一条款虽常被查阅，却易在实际设计、检修中因细节疏忽被忽视，成为隔爆安全的潜在隐患。本文将结合标准原文、设计原理与实操案例，对该条款进行深度解读，明确核心要求、实操要点与合规判定依据，为相关从业人员提供精准的标准执行参考。

一、标准核心要求：两大条款筑牢隔爆结构安全底线

GB/T 3836.2—2021 第 7 条针对操纵杆穿隔爆外壳壁的结构，从隔爆接合面宽度和磨损防护结构两个核心维度，制定了强制性合规要求，二者缺一不可，共同保障该部位的隔爆性能稳定可靠。

要求 1：隔爆接合面宽度需与操纵杆直径匹配，设上限管控

如果操纵杆的直径超过了 GB/T 3836.2—2021 表 2 和表 3 中规定的最小接合面宽度，其接合面宽度应至少等于操纵杆的直径，但不必超过 25 mm。这一要求的核心逻辑，是为爆炸火焰提供足够的冷却路径：隔爆接合面的宽度直接决定了火焰在间隙中被冷却、熄灭的距离，当操纵杆直径偏大时，若接合面宽度不足，火焰易在未被充分冷却的情况下外泄，引燃周围爆炸性混合物。而设置 25mm 的上限，是结合工程实践与隔爆原理的优化设计，既避免过度设计造成的资源浪费，又能满足各类规格操纵杆的隔爆需求。需注意的是，若操纵杆直径未超过标准表 2、表 3 规定的最小接合面宽度，只需满足表中基础宽度要求即可，无需额外增加宽度至与直径等同。

要求 2：针对磨损风险，设置可恢复或防磨损结构

如果在正常使用中，操纵杆与外壳壁配合的直径间隙因磨损可能增大时，则应采取使其易恢复到原始状态的结构，例如使用可更换的套，或可通过使用符合标准第 8 章规定的轴承来避免使间隙因磨损而增大。操纵杆在日常操作中会频繁转动、推拉，与外壳壁的配合部位易产生磨损，间隙随使用时间逐渐增大 —— 而隔爆性能的核心关键之一，就是控制接合面的间隙大小，间隙超标会直接破坏隔爆性。标准此条款从“防磨损”和“易恢复”两个角度给出解决方案：要么通过专用轴承从源头避免磨损，要么通过可更换衬套让磨损后的间隙能快速恢复至原始设计值，确保设备全生命周期内，该部位的隔爆间隙始终符合标准要求。

二、标准实操案例：合规结构的判定与参考

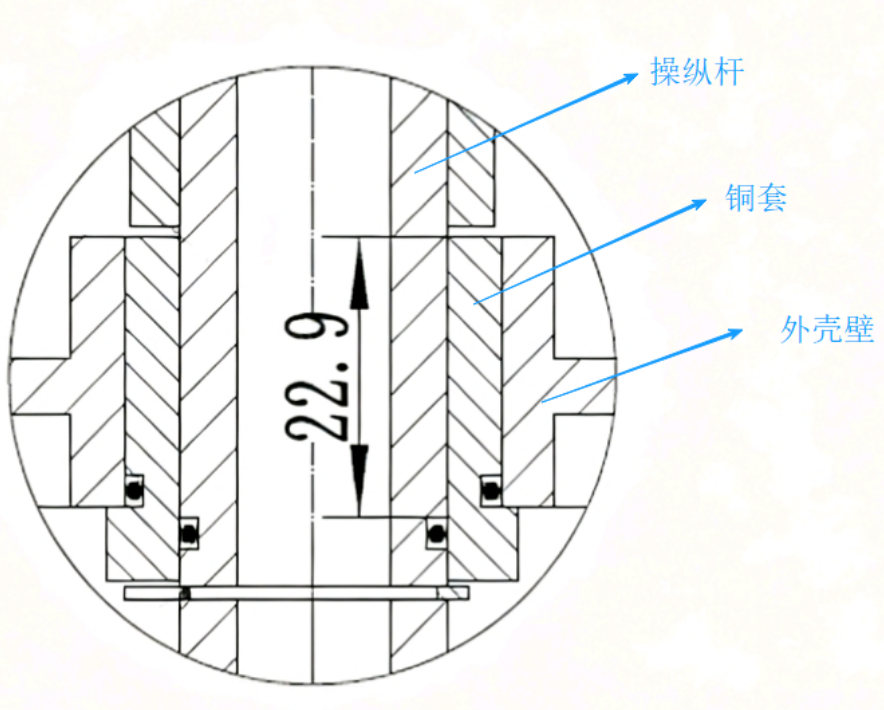

为更直观理解条款要求，结合 GB/T 3836.2—2021 标准配套图例与实际应用场景，举一例说明合规结构的判定逻辑：某隔爆型控制设备的隔爆外壳上设有一处操作操纵杆，为防止磨损，设计时在操纵杆与外壳壁配合部位加装了防磨损铜套，形成操纵杆 - 铜套的隔爆接合面结构。经实测，该接合面的有效长度为 22.9 mm，操纵杆的外径为 φ21.8 mm。

图片来源：GB/T 3836.2—2021

合规判定：

1. 该操纵杆直径 21.8mm 超过标准表 2、表 3 规定的最小接合面宽度，其接合面宽度 22.9mm≥操纵杆直径 21.8mm，且未超过 25mm 上限，满足条款第一条要求；

2. 加装可更换铜套的结构，可在磨损后通过更换铜套快速恢复原始间隙，满足条款第二条的磨损防护要求；综上，该操纵杆穿墙结构完全符合 GB/T 3836.2—2021 第 7 条的全部规定，隔爆性能合规。

 三、设计与检修实操要点：规避常见误区

结合现场应用与标准执行经验，在操纵杆穿墙结构的设计、生产、日常检修中，需重点规避以下常见误区，确保条款要求落地执行：

1. 接合面宽度 “凑数”：部分设计为节省成本，将接合面宽度仅略大于操纵杆直径，却忽视接合面的有效长度 —— 需注意，接合面有效长度指无破损、无间隙突变、能有效冷却火焰的连续长度，若存在划痕、凹陷、装配间隙，需扣除无效段后重新核算；

2. 磨损防护结构 “形式化”：加装的衬套、轴承若为非标准件、不可更换，或轴承不符合标准第 8 章的隔爆与强度要求，均视为无效防护；检修中需定期检查衬套、轴承的磨损情况，发现间隙超标立即更换，避免 “装而不修”；

3. 忽视非标操纵杆的适配：对于大直径非标操纵杆，需严格遵循 “宽度≥直径且≤25mm” 要求，不可因设备定制化就随意突破 25mm 上限，也不可为压缩尺寸刻意减小接合面宽度；

4. 接合面维护不到位：操纵杆接合面与隔爆外壳的平面接合面同理，需定期清理粉尘、油污，涂抹专用防锈油脂，防止锈蚀导致间隙增大，检修时避免用硬物敲打、刮擦接合面，防止产生划痕。

四、条款设计原理：为何操纵杆穿墙结构是隔爆关键？

隔爆型设备的隔爆原理，是利用隔爆外壳的耐爆性承受内部爆炸产生的压力，同时依靠隔爆接合面的间隙效应冷却、熄灭爆炸火焰。与外壳的平面、圆筒形等常规隔爆接合面不同，操纵杆穿墙结构属于运动式隔爆接合面，存在两大先天特点：

1. 动态配合特性：操纵杆的转动、推拉动作，要求接合面存在一定配合间隙，无法实现静态接合面的紧密贴合，间隙控制难度更高；

2. 磨损累积特性：频繁的机械运动必然导致配合面磨损，间隙随使用时间逐渐增大，隔爆性能呈衰减趋势。

正是这两大特点，让操纵杆穿墙结构成为隔爆外壳的薄弱环节，也是设备失爆的高频诱因。GB/T 3836.2—2021 第 7 条的两大要求，恰恰针对这两大特点提出针对性解决方案：接合面宽度要求从设计源头保障间隙的冷却效果，磨损防护要求从全生命周期保障间隙的稳定性，二者形成闭环，确保该薄弱部位的隔爆性能始终达标。

 五、总结：细节把控是隔爆安全的核心

操纵杆穿过隔爆外壳壁的结构，看似是防爆设备中的微小细节，却直接关系到隔爆型设备的整体安全性能。GB/T 3836.2—2021 第 7 条的规定，看似简单，实则蕴含着 “源头设计 + 全生命周期维护” 的隔爆安全理念：一方面，要求设计阶段根据操纵杆直径精准匹配接合面宽度，为隔爆性能奠定基础；另一方面，要求充分考虑设备使用中的磨损风险，通过可更换衬套、专用轴承等结构，让隔爆间隙始终处于可控状态，为爆炸火焰提供持续、有效的冷却路径。

对于防爆设备的设计、生产、检验及现场运维人员而言，需深刻理解该条款的设计原理，摒弃 “细节无关紧要” 的侥幸心理，将条款要求落实到设计选型、日常检修、部件更换的每一个环节：设计时严格核算接合面宽度，选型时确保磨损防护结构合规，检修时定期检查间隙与磨损情况，及时更换老化部件。唯有如此，才能让这一 “穿墙” 结构成为隔爆安全的坚固防线，而非失爆隐患的突破口，确保隔爆型设备在爆炸性危险场所中安全、可靠运行。

GB/T 3836.2—2021 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备[S].
