一、基础定义：Ex d 与 Ex db 分属两套标准体系

1. Ex d：GB 3836.2-2010 旧版隔爆标识

• 执行标准：GB 3836.2-2010（已废止，仅存量设备沿用）
• 符号逻辑：单字母d仅代表隔爆外壳防爆型式，不直接区分设备保护等级（EPL）
• 标志结构：Ex d + 介质组别 + 温度组别，EPL（Ga/Gb/Gc）仅作为后缀补充标注，不是防爆型式符号的组成部分
• 典型铭牌示例：Ex d ⅡB T4 Gb

2. Ex db：GB/T 3836.2-2021 新版隔爆分级标识

• 执行标准：GB/T 3836.2-2021（现行强制标准，新建、改扩建项目必须采用）
• 符号逻辑：双字母db是防爆型式 + EPL 等级一体化标识
  • 首字母d：防爆原理依旧为隔爆外壳；
  • 尾字母b：直接锁定对应 EPL 保护等级 Gb（气体 1 区 / 煤矿 Mb）
• 新版隔爆完整三级划分（GB/T3836.2-2021 第 4 条款新增）：
  表格

  新版符号	匹配 EPL 等级	适配危险区域
  da	Ga / Ma	气体 0 区、煤矿高风险井下
  db	Gb / Mb	气体 1 区、常规煤矿井下（工业最常用）
  dc	Gc	气体 2 区低风险环境

• 标准标志结构：Ex db + 介质组别 + 温度组别 + EPL
• 典型铭牌示例：Ex db ⅡB T4 Gb

二、五大核心本质区别（标准原文对比）

区别 1：符号设计逻辑 —— 模糊分类 VS 精准分级

1. 旧版 Ex d

   单字母d是 “通用隔爆统称”，一台标注Ex d的设备，无法从防爆型式符号直接判断适配 0/1/2 区，必须查看末尾单独标注的 EPL。旧标准未将保护等级嵌入防爆符号，分级逻辑割裂，极易出现选型错配。

   例：Ex d ⅡC T6，仅看前半段无法区分是 0 区 Ga 还是 1 区 Gb 设备，必须完整读取全部标志。
2. 新版 Ex db

   双字母组合直接绑定安全等级，见符号即可锁定适用区域：

• da=0 区专用隔爆；
• db=1 区主流隔爆；
• dc=2 区低风险隔爆；
  从防爆型式符号一步完成风险分级，消除现场辨识盲区，完全同步 IEC 60079-1 国际标准体系。

区别 2：标准技术要求与试验门槛不同

1. 旧版 GB3836.2-2010（Ex d）

   仅统一规定隔爆外壳基础耐压、隔爆接合面间隙、外壳强度通用要求，对不同危险区域（0/1/2 区）无差异化强制试验条款，1 区、2 区设备试验条件基本一致，安全冗余区分度低。
2. 新版 GB/T3836.2-2021（Ex db）

   标准新增按 EPL 分级差异化技术要求，db（Gb 级）隔爆外壳相比旧版 Ex d，强化多项强制条款：

   ① 隔爆接合面磨损、腐蚀后的安全余量指标收紧；

   ② 外壳紧固件防松、防丢失规范升级，明确螺栓缺失后的防爆失效判定；

   ③ 内部故障热表面温升限值细化，匹配 Gb 级 “预期单一故障不产生点燃源” 的定义；

   ④ 增加隔爆腔内部多点火源叠加工况型式试验，大幅提升故障工况下安全性。

区别 3：EPL（设备保护级别）绑定关系

• Ex d（旧标准）：d与 EPL 相互独立，可自由搭配 Ga/Gb/Gc，符号本身不具备等级约束；
• Ex db（新标准）：db强制对应 EPL Gb/Mb，一一绑定不可拆分；da 对应 Ga，dc 对应 Gc，符号与保护等级固化匹配，杜绝标志与实际防护等级不符的违规标注。

区别 4：铭牌标志书写规范强制要求

1. 旧版 Ex d 标志顺序：Ex + d + 类别 + 温度组别 + EPL（EPL 为可选补充项）
2. 新版 GB/T3836.1-2021 强制顺序：
   Ex + 分级防爆符号(da/db/dc) + 介质组别 + 温度组别 + EPL
   EPL 必须作为标志固定组成部分，不可省略，格式有严格空格分隔要求。

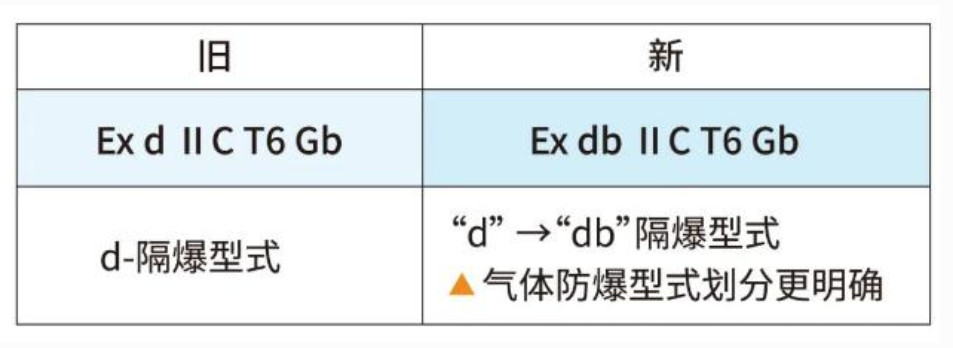

• 旧设备铭牌：Ex d ⅡB T4 Gb
• 新设备铭牌：Ex db ⅡB T4 Gb

区别 5：项目合规适用范围（安评、防爆认证硬性要求）

1. Ex d（旧标识设备）
   仅允许存量在用老旧设备继续使用；新建、技改、改扩建爆炸危险场所，采购新设备不得采购仅标注 Ex d 的产品，防爆合格证、3C 认证均需按 2021 新版标准出具 db/da/dc 标识。
2. Ex db（新标识设备）
   2022 年 5 月 1 日后出厂的隔爆电机、箱体、仪表、泵阀等，全部强制采用 da/db/dc 分级符号，是当前工程设计、安全验收唯一合规标识。

三、Ex d 与 Ex db 的共性：底层防爆原理完全一致

1. 依靠高强度金属外壳包容内部电火花、电弧引发的爆炸；
2. 外壳可承受内部爆炸压力不发生开裂、永久变形；
3. 隔爆接合面间隙严格小于介质最大试验安全间隙 MESG，阻断火焰外传引燃外部爆炸性混合物；
   二者均属于 “隔爆外壳 d 保护”，不存在防爆原理升级，仅分级规则、试验标准、标注规范迭代优化。

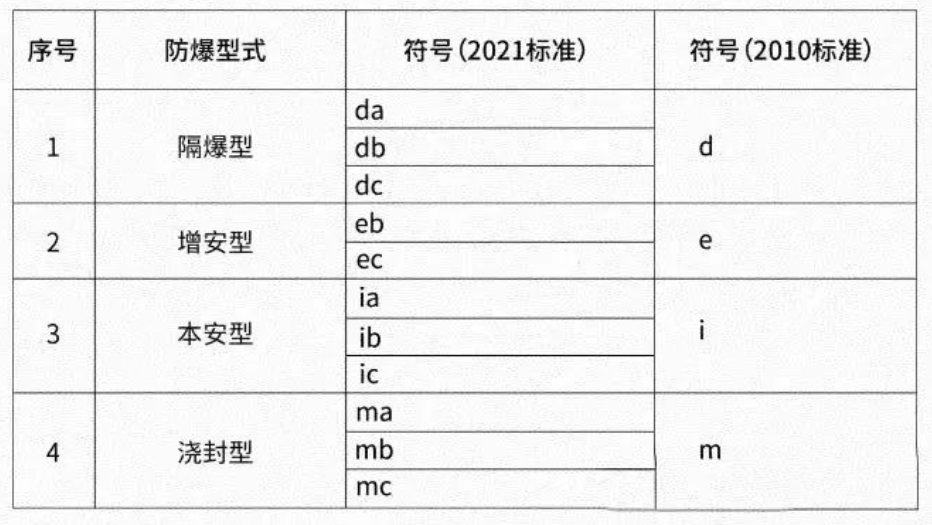

四、da /db/dc 三级隔爆符号完整对照表（GB/T3836.2-2021）

五、现场高频误区澄清

误区 1：Ex db 是新型防爆结构，Ex d 已经不能用于 1 区

误区 2：Ex d 和 Ex db 安全等级不能互相替代

• 旧Ex d ×× Gb= 新Ex db ×× Gb，1 区工况可互换；
  低等级不可替代高等级：dc（2 区）设备严禁用于 1 区，db 不可用于 0 区。

误区 3：只看 d/db 符号，忽略末尾 EPL 标注

误区 4：增量改造项目可以采购 Ex d 设备

六、工程选型实操建议

1. 新建化工、油气、粉体车间
   爆炸危险 1 区主设备（防爆电机、接线箱、控制柜）统一选用Ex db系列，配套完整标志Ex db ⅡB T4 Gb；氢气、乙炔等高危 ⅡC 介质同步匹配 ⅡC 组别。
2. 老旧厂区设备更换
   原有Ex d Ⅱ× T× Gb故障替换时，直接采购同参数Ex db设备，安全等级等效，无需变更防爆设计方案。
3. 0 区密闭反应设备
   严禁选用 db 隔爆，必须采用 Ex da（Ga 级）隔爆或 ia 本安型设备。
4. 2 区辅助风机、输送设备
   可选用成本更低的 Ex dc 隔爆设备，满足 Gc 级防护要求即可。

七、总结

1. 本质关系：Ex d 是 2010 旧标准通用隔爆符号；Ex db 是 2021 新标准分级化隔爆符号，二者防爆原理相同，核心差异来自标准换版后的 EPL 分级体系升级；
2. 核心区分点：Ex d 符号无等级属性，Ex db 直接锁定 Gb 级 1 区防护，试验、标注、合规要求全面收紧；
3. 落地执行：存量 Ex d 设备允许原地续用，所有新采购防爆设备必须使用 da/db/dc 分级标识，1 区常规工况首选 Ex db；
4. 标准依据：全部分级规则、标志要求、试验条款均来自 GB/T 3836.1-2021、GB/T 3836.2-2021 正文条款，可作为安评、防爆验收直接参考依据。
