隔爆接合面全解析:核心原理、结构参数与障碍物距离安全规范
在石油、化工、煤矿等爆炸性气体环境中,隔爆型电气设备(标志 "d") 是应用最广泛的防爆设备。其核心安全技术在于隔爆外壳,而维持隔爆性能的关键,则是隔爆接合面。它不仅是设备壳体的连接缝隙,更是阻止内部爆炸向外传播的 “最后一道防线”。同时,安装时隔爆接合面与周围障碍物的距离,是极易被忽视但直接影响防爆有效性的强制要求。
一、什么是隔爆接合面?
隔爆接合面(又称 “火焰通路”),是指隔爆外壳两个或多个相对应的部件表面配合在一起,能阻止内部爆炸火焰、高温气体传播到外部爆炸性环境的特定接触面。简单来说,它是设备外壳(如箱体与箱盖、接线盒与壳体)之间的配合缝隙。
(一)核心防爆原理
隔爆型设备的安全逻辑基于两大功能:耐爆性与不传爆性。
-
耐爆性:外壳结构坚固,能承受内部爆炸性混合物爆炸产生的压力而不破裂、不变形。
-
不传爆性(核心):通过隔爆接合面的特殊设计,让内部爆炸产生的高温火焰、气体在通过狭窄间隙时,被充分冷却、降温,使其温度降至外部爆炸性混合物的点燃温度以下,从而防止外部环境被引爆。
(二)主要结构形式
根据配合方式,隔爆接合面主要分为以下几类:
-
平面接合面:最常见,呈法兰式平面贴合(如防爆箱箱盖与箱体)。
-
止口接合面:平面 + 圆筒组合(如电机端盖与机座),定位精准、隔爆效果好。
-
圆筒接合面:圆柱形间隙配合(如电机轴与轴孔,可相对转动)。
-
螺纹接合面:通过螺纹旋合长度与精度实现隔爆(如电缆引入装置、堵头)。
(三)三大关键参数(决定隔爆成败)
隔爆接合面的性能由宽度、间隙、表面粗糙度三个核心参数决定:
-
接合面宽度(L):火焰从壳内到壳外的最短路径长度。宽度越长,冷却效果越好。
-
最大间隙(W):接合面之间的允许缝隙。间隙越小,越能限制火焰通过。
-
表面粗糙度(Ra):表面越光滑,散热越快,越不易局部过热。
任何损伤(划伤、锈蚀、变形)或参数超标,都会直接导致设备 “失爆”。

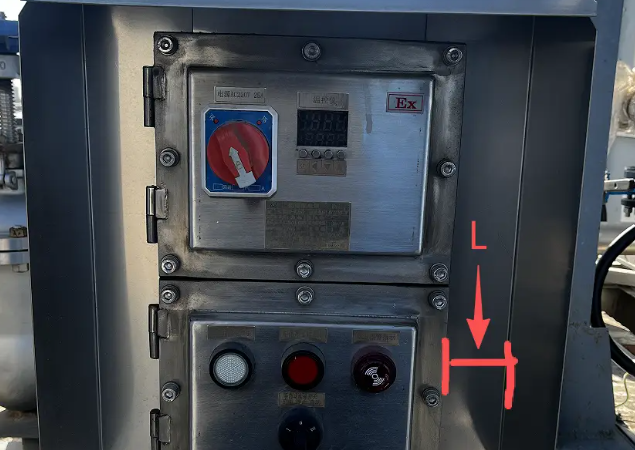

二、隔爆接合面与障碍物的距离要求(强制规范)
(一)为什么要保持距离?
如果隔爆接合面紧贴墙壁、管道、支架等固体障碍物,会产生两大致命风险:
-
散热受阻:爆炸产生的高温气体无法及时散发,热量积聚,可能点燃外部可燃物。
-
火焰通路受阻:间隙内压力无法正常释放,可能冲破外壳,或高温气体绕过接合面直接引燃外部环境。
(二)最新国标强制标准
依据 GB 3836.15-2024《爆炸性环境 第 15 部分:电气装置设计、选型、安装规范》 第 7.1.2 条,以及 AQ 3009-2007《危险场所电气防爆安全规范》 第 6.1.2.2.1 条,平面隔爆接合面与固体障碍物的最小距离必须根据危险气体级别严格执行:
|
爆炸性气体级别
|
最小安全距离 (mm)
|
典型气体示例
|
|
IIA
|
10
|
丙烷、乙醇、汽油
|
|
IIB
|
30
|
乙烯、乙醚、煤气
|
|
IIC
|
40
|
氢气、乙炔、二硫化碳
|
注:
-
此距离指接合面边缘到障碍物的最短直线距离。
-
对于圆筒、螺纹等非平面接合面,标准通常参照或要求更大距离。
-
设备自带的防雨罩、外护罩若覆盖接合面,也视为障碍物,必须满足上述距离。
(三)常见违规场景与危害
-
违规安装:防爆箱紧贴墙面安装,IIB 级环境间距仅 10mm(不足 30mm)。
危害:内部爆炸时,高温气体无法散热,直接通过间隙烤燃墙面或附近线缆,引发二次火灾。
-
杂物堆积:接线盒周围堆放管件、工具、物料,堵塞接合面周围空间。
危害:形成局部爆炸性气体积聚区,接合面泄漏的微量高温足以引爆。
-
护罩过近:为防雨加装的金属罩与箱体接合面间距不足。
危害:罩体与箱体间形成高温密闭腔,成为爆炸引爆源。
三、相关法规与标准依据
确保隔爆接合面完好及距离合规,是国家强制性要求:
-
GB/T 3836.2-2021:规定隔爆接合面的结构、参数、制造与试验要求。
-
GB 3836.15-2024:最新安装规范,明确接合面与障碍物的分级距离。
-
GB 50257-2014:施工及验收规范,要求安装时检查间距,严禁小于标准值。
-
AQ 3009-2007:安全规范,将间距不足直接判定为失爆隐患。
四、现场管理要点
-
安装验收:按气体级别核对间距,用卡尺实测,记录存档。
-
日常巡检:检查接合面无损伤、无锈蚀、无杂物堵塞、间距无变化。
-
严禁改装:不得在接合面附近随意焊接支架、加装护罩,如需加装,必须重新核算距离。
-
隐患判定:间距不足、接合面损伤 / 锈蚀 / 超标,均属失爆,必须立即停机整改。
结语
隔爆接合面是防爆设备的 “生命线”,而其与障碍物的安全距离则是这条生命线的 “安全缓冲区”。毫米之差,生死之别。在危险场所,必须严格执行国标,确保接合面参数合格、距离达标,从细节上筑牢防爆安全屏障,杜绝因小失大的恶性事故。
