一、国标硬性规定：为什么防爆接线箱不能从上部进线？

规范原文依据

上部进线三大核心安全隐患

1. 水汽、雨水倒灌，引发短路打火

• 水汽浸泡线缆绝缘层，绝缘电阻快速下降，出现漏电、短路；
• 接线端子受潮氧化、虚接，通电时持续产生电火花；
• 化工场景伴随 VOC、可燃气体，箱内电火花直接构成点火源，触发库区爆炸。

2. 粉尘、腐蚀性废液侵入，永久破坏防爆结构

3. 振动加速密封失效，隐患长期隐形

特殊情况兜底要求

1. 电缆制作标准防水弯，线缆先向下再向上接入箱体；
2. 进线口填充加厚防爆密封胶泥，搭配双层耐腐密封圈；
3. 外部加装防雨遮挡板，定期每季度开盖检查密封完好性。

二、防爆接线箱标准化使用与安装全注意事项

（一）进线开孔规范（核心）

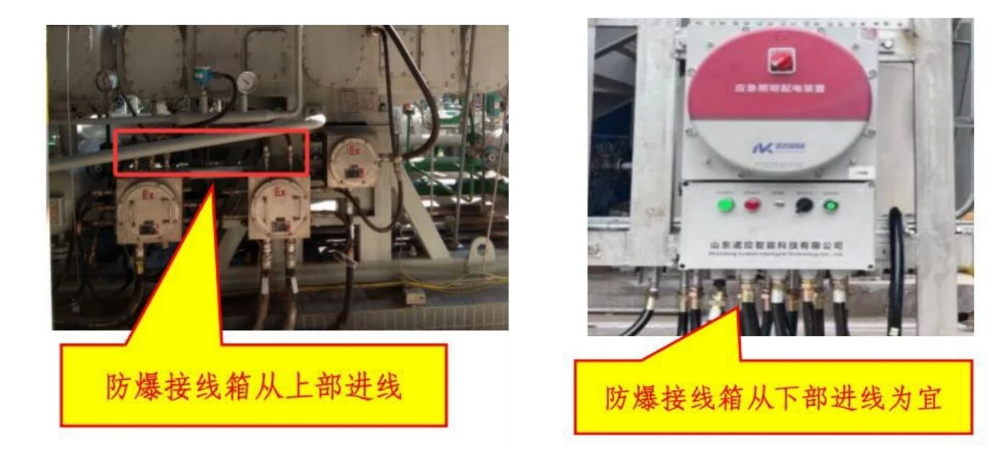

1. 优先底部进线：所有电缆引入口统一开设在箱体下底面，是化工危化区域标准施工方式，雨水、粉尘自然向下流淌，不会堆积在密封接口。
2. 严禁在箱门、箱体顶面、侧面大面积开孔进线，侧面仅允许少量备用封堵口。
3. 电缆穿入后必须做防水弯，线束不得直接挤压进线口，预留沉降、振动余量。
4. 闲置未使用的进线孔，必须使用配套金属防爆盲板 + 密封垫圈压实封堵，禁止塑料堵头、胶带简易缠绕。

（二）防爆密封施工要求

1. 匹配防爆认证格兰头，电缆外径与格兰密封圈尺寸贴合，偏差≤0.5mm；螺纹缠绕防爆生料带，力矩扳手紧固至密封圈轻微压缩变形。
2. 进线内部填充防爆胶泥，厚度不低于 3mm，完全包裹电缆缝隙，阻断气体、水汽渗透通道。
3. 所有密封件选用耐酸碱、耐老化氟橡胶材质，适配危废间、罐区腐蚀环境，每年更换一次密封圈。

（三）箱体安装环境与固定规范

1. 安装高度距地面 1.2m~1.5m，便于巡检开盖检修，避开喷淋、废液导流沟正下方、设备高温散热区。
2. 壁挂安装保持箱体水平，倾斜度不大于 5°，箱体与墙面预留≥5cm 散热间隙。
3. 箱体必须可靠接地，接地铜芯线截面积≥4mm²，接地电阻≤4Ω，防止静电积聚引爆可燃气体。
4. 远离振动源，泵、风机配套接线箱加装防爆挠性管缓冲震动，避免螺纹震松漏缝。

（四）内部接线防爆管理

1. 线缆统一压接镀锡铜鼻子，禁止多股裸线直接接入端子，线芯裸露长度控制在 5mm 以内，端子均匀紧固无虚接。
2. 强弱电线路分区排布，分开绑扎，避免线路交叉短路；每根线缆两端粘贴标识标签，方便故障溯源。
3. 开盖检修必须先断电，禁止带电开盖；保护隔爆接合面，禁止磕碰、划伤，轻微锈蚀用 400 目细砂纸轻磨后涂抹专用防爆润滑脂，禁用普通黄油。

（五）日常巡检维护要点

1. 每周外观检查：进线口有无渗水、积灰、胶泥开裂，箱体有无变形、锈蚀。
2. 每月开盖检查：端子有无氧化发热、密封圈硬化破损，接地连接线是否松动。
3. 雨季、高温季节加密巡检频次，重点排查顶部进线改造箱体的密封渗漏情况。
4. 更换电缆、开盖检修后，必须重新填充防爆胶泥、紧固格兰密封，恢复完整防爆性能。

三、现场隐患对标总结

违规隐患：防爆接线箱上部进线

1. 规范依据：GB 50093-2013 第 6.1.9 条；
2. 直观危害：雨水、粉尘、腐蚀介质渗入箱体，密封失效、线路短路打火；
3. 重大风险：防爆箱体失爆，可燃气体进入内部遇电火花引发火灾爆炸；
4. 整改方案：重新开孔改底部进线；无法改孔则增设防水弯、双层密封、外部防雨罩，建立月度密封专项检查台账。
