安装说明

1）根据电缆型号及外径的大小选择适合的电缆挂钩，每0.5m~1m（也可以以电缆线不下垂为限）为一个悬挂单元，每一个单元根据电缆根数悬挂一个或多个电缆挂钩。

2）悬挂时，先将专门螺栓（M14膨胀螺栓）或其它悬挂件穿过挂钩电固定孔固定在井壁上，挂钩固定时，弧形钩呈垂直下垂状。如果多根电缆悬挂需采用一组挂钩两两串联悬挂。

3）两个挂钩串联时，先将固定挂头下端凸起插入挂钩上端凹头内用连接螺栓固定；下一挂钩的上端凹头对准上一挂头下端凸起用连接螺栓固定，（示图一）串联成功，多个挂钩两两串联，以此类推。

4）挂钩（串联）如果是斜巷需要特殊固定，可在下安装孔用专门螺栓（M5.）固定在井壁上。在井巷弧顶端安装串联挂钩组时倾斜角不能超过20度

5）每一单元可串联挂钩个数不宜超过10个。

6）为提高悬挂质量，挂钩的直杆段在静止时必须紧靠井壁，如无法做到，应适当减少串联个数或单个单元组悬挂。务使挂钩后壁紧靠井壁，不得悬空。

7）固定完毕，施工人员脚踩实地依次将电缆小心送入弧形钩，完成单元悬挂任务。

8）严禁施工人员以凌空跳跃式将电缆快速送入弧形钩，可能使弧形钩在瞬间承受电缆加人体的重量。造成断裂。

9）确认电缆整体进入弧形钩后，施工人员才可放开.电缆。

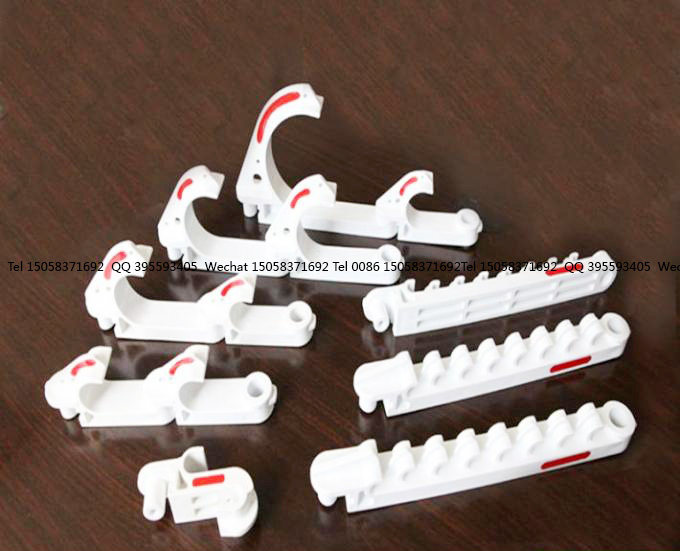

产品特点

1、阻燃、抗静电—挂钩的抗静电及阻燃成分均匀分布在挂钩本体内，因而抗静电及阻燃性能指标不会因使用时间而受到影响，抗静电及阻燃性能均符合煤矿行业标准，适用于井下易燃、易爆的工作场所。

2、质轻、安装方便—挂钩密度小、重量轻、成本低、运输、安装方便，用在井下安装时不仅能减少工人劳动强度，提高工作效率，而且工程综合造价低。

3、抗老化、耐腐蚀—挂钩抗老化性能好，不易脆化，具有良好的韧性，吸收冲击力。

4、使用寿*长—在正常条件下使用，寿*可达到50年。
