YFB系列粉尘防爆三相异步电动机

想更优惠?上 防爆网 APP更便宜

市场价格:
¥1000000.00
促销价格:
¥88800.00
  • 销量 0
  • 评论 3
  • 送积分 88800
防爆标志
购买数量:
库存200

2年荣耀会员

联系卖家:南阳防爆微特电机有限公司

商家等级:VIP 11 级

所在地区:仲景路

认证: 认证

店铺荣誉: 标王

扫码关注微店:暂未开通

  • 商品详情
  • 详细参数
  • 商品评论
  • 商品咨询

YFB系列粉尘防爆三相异步电动机为全封闭鼠笼式三相异步电动机。本系列电动机按国家标准GB 12476.1-2000《可燃性粉尘环境用电气设备 第一部分:有外壳和限制表面温度保护的电气设备》的规定设计制造的,其防爆标志分为DIP B21 TBT4 DIP B21 TBT3\ DIP B22 TBT4\ DIP B22 TBT3 \DIP A21 TAT3 \DIP A22 TAT4 \DIP A22 TAT3,分别适用于工厂中21区或22区引燃度为T3,T4组的在大气环境条件下粉尘或纤维状的物质与空气形成 的混合物场所的设备上。

本系列电动机具有体积小,重量轻,运行可靠,外形美观等特点,而且具有效率高,哚声低,振动小,温升裕度大,性能优良,防爆结构先进,合理,使用安全可靠等优点。

本系列电动机的功率等级、安装尺寸符合国际电工委员会(1EC)标准,其对应关系与德国DIN42673标准相同,而且中心高H160及以上电动机端盖上有不停机注排油装置,有利于出口设备的配套和引进设备的备品备件。

本系列电动机功率范围为0.12KW-315KW,机座中心高63-355mm本系列电动机外壳按其限制粉尘进入电机外壳内部的能力分为尘密性(适用21区)和防尘型(适用22区)防护等级分别为IP65和IP55,电动机的冷却方式为IC411,并可按用户要求派生制成户外型(W),户外防中等腐蚀型(WFI)等。

结构说明

定子

定子绕组采用厚漆层导线,有绕组定子铁心经真空压力浸漆处理,保证导线之间的空隙填充良好,使之成为一个完整的整体,绕组和绝缘具有良好的电气,机械,热稳定和防潮性能。电动机的绝缘等级为F级,但定子绕组温升按80K考核,提高了电动机运行时的安全可靠性,如果用户需要还可以增加定子绕组测温装置,对绕组温度进行监控。

转子

采用热套工艺将铸铝转子固定在轴上,转子经动平衡校验,电动机运行平稳,振动小,轴采用45号钢制成,电动机有一个圆柱形轴伸,借联轴器或正齿轮传动。

轴承和轴承室

本系列电动机轴承采用电机专用低振动,低噪声轴承,H132及以下采用双面密封轴承,在轴伸端装有波形弹簧垫片,以适度的弹力压靠轴承,有效地抑制电动机运转时产生的振动和噪声,H160及以上电动机在端盖上安装有注排油装置,轴承外盖储油腔大,可不停机加注轴承润滑指,如果用户需要H200及以上还可增设轴承温度监控装置,对轴承温度进行监控。

风扇,风罩

本系列电动机风扇经静平衡校验与轴采用键联接,运行平稳,风扇小,噪声低,风罩为钢板结构锥形风罩,在防止一定大小的固体异物进入壳内的前提下,具有最大的通风面积和最好的通风散热效果,防护等级为IP20.

在出厂时机座号315及以上电动机的轴伸端安装有轴承锁紧装置,在运输过程中可有效保护电动机轴承不致受损。

使用条件

1 使用环境条件:

1 环境空气温度随季节变化,一般不超过-20~+40℃。

2 海拔不超过1000m。

3 额定频率50Hz。

4 额定电压为380V、4000V、415V、380/660V。

5 电动机工作方式为S1 (连续工作制)。

6 户外防腐型(MFI):适用于户外且具有中等腐蚀性场所。

注:用户对频率,电压及使用环境条件等有特殊要求时,请订货时注明。

订货指南

1. 本样本中的数据随着技术进步允许有变动,不另行通知,请注意样本的出版日期。

2. 如有特殊要求,如电压、频率、防护等级、旋转方向、双轴伸、噪声振动限值、防爆等级、海拔高度等特殊情况请订货时说明。

3. 订货时请注明样本中所标明的电动机的型号、功率、同步转速、电压、频率、结构及安装型式、防爆标志、隔爆等级和接线盒进线方式及旋转方向等等。

4. 例:机座中心高为355、220KW,2P机座带底脚,端盖无凸缘,防爆等级为DIP B21 TBT3,防护等级IP65,顺时针转向,进线方式橡套电缆进线,适用于具有中等腐蚀场所的电动机标注如下:

YFB280S-275KW 380V 50HZ DIP B21 TBT3 IP65 B3 WFI橡套电缆,顺时针旋转。

电动机的防爆性能按照国家标准GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2 部分:隔爆型“d”》的规定,制成隔爆型,防爆标志为:ExdI、ExdIIAT4、ExdIIBT4。

其他参数
产品型号YFB系列
防爆标志DIPB21TBT3
供货周期30天
产品证件-

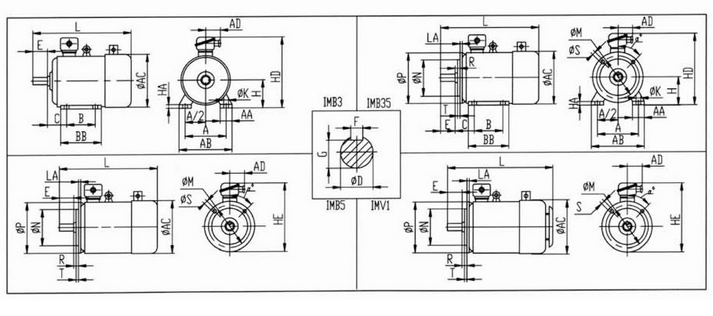

尺寸图

低压粉尘防爆三相异步电动机
适用场所DIP

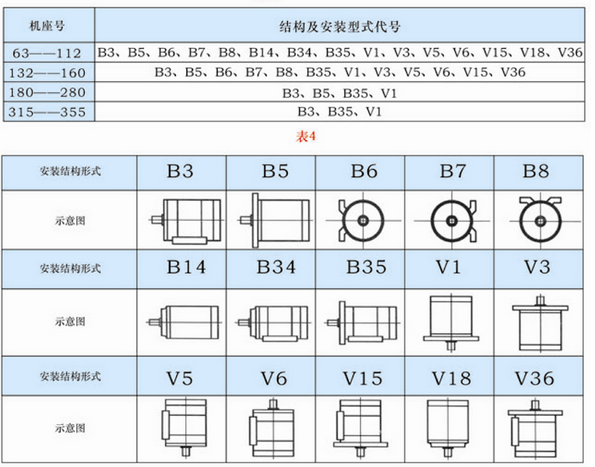

安装方式B3,B5,B35,V1,其它
电压380V,660V,380/660V,其它
频率50Hz
防护等级IP55
绝缘等级F级
极数2P、4P、6P、8P、10P
功率0.18~315kW
机座号63~355
冷却方式IC411
工作制S1
海拔不超过1000m
环境温度-15~+40℃
